Śluza we Włocławku - modernizacja

W sumie na zdjęciach częściej uwieczniałem śluzę, awanpoty górny i dolny oraz ptasi raj niż samą zaporę, ale to IMO ciekawsza część, bo tam mogą przepływać jednostki pływające, można popatrzeć na hydraulikę i jest zdecydowanie ciszej.. Poniżej jednak znajdziesz link do zdjęć z elektrowni i jazu.

Śluza Tama Jaz we Włocławku
Śluza Tama Jaz we Włocławku

Budowa stopnia wodnego Włocławek.

Stopień Włocławek wybudowany został jako pierwszy i dotychczas jedyny z projektowanego systemu ośmiu stopni wodnych, zwanych Kaskadą Dolnej Wisły. Zrealizowano go w latach 1962-1970. Czołowe budowle piętrzące stopnia stanowią (od lewej strony rzeki): śluza żeglugowa, elektrownia wodna, przepławka dla ryb, jaz, oraz zapora czołowa. Zlokalizowano je w jednym przekroju, na 674,85 kilometrze biegu rzeki. W wyniku piętrzenia powstał zbiornik wodny o długości około 57 km. Obiekty czołowe stopnia posadowiono na bardzo zróżnicowanym podłożu geologicznym składającym się z utworów czwartorzędowych, plioceńskich i mioceńskich, zalegających w pofałdowanych i stosunkowo cienkich warstwach. (...)

Zwrócić należy uwagę, że elektrownia, śluza i jaz budowane były poza korytem rzeki, na suchym lądzie. Dopiero po ich wybudowaniu, zapora czołowa przegrodziła rzekę. Śluza żeglugowa i awanporty zlokalizowane są na lewym brzegu rzeki. Śluza posiada zdolność przyjmowania jednostek o wyporności do 1600 ton i roczną przepustowość około 6 mln ton. Komora śluzy oraz głowa górna i dolna posiadają konstrukcję żelbetową dokową. Całkowita długość obiektu wynosi 165 m, przy wymiarach użytkowych 115,0xl2,0m. Zamknięcia główne śluzy, to zatapiany segment w głowie górnej, oraz wrota wsporne w dolnej. W obu głowach znajdują się wnęki na zamknięcia awaryjno - remontowe w postaci belek stalowych zakładanych za pomocą dźwigów. System napełniania i opróżniania komory składa się z kanałów obiegowych w głowie górnej i dolnej oraz z kanałów bocznych biegnących wzdłuż ścian komory, zamykanych stalowymi zasuwami o napędzie hydraulicznym. Śluzowanie jest zautomatyzowane i sterowane z wieży przy głowie dolnej. Awanport górny i dolny śluzy mają odpowiednio 500 i 700 m długości, wyposażone są w dalby cumownicze i sygnalizację, a ich osłonę stanowią umocnione ziemne wały osłaniające.

http://www.energa-wytwarzanie.pl/wloclawek.html

Galeria [ zdjecia/architektura/tama_wloclawek ]


[1] Dsc_4522.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[2] Dsc_4527.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[3] Dsc_4535.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[4] Dsc_4541.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[5] Dsc_4542.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[6] Dsc_4547.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[7] Dsc_4550.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[8] Dsc_4554.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[9] Dsc_4571.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[10] Dsc_4576.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[11] Dsc_4578.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[12] Dsc_4581.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[13] Dsc_4582.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[14] Dsc_4592.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[15] Dsc_4598.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[16] Dsc_4615.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[17] Dsc_4617.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[18] Dsc_4626.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[19] DSC_4651_4657.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[20] DSC_4658_4662.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[21] DSC_4663_4665.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[22] Dsc_4698.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[23] Dsc_4701.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[24] Dsc_4746.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[25] Dsc_4748.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[26] Dsc_4752.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[27] Dsc_4756.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[28] Dsc_4773.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[29] Dsc_4784.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[30] Dsc_4789.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[31] DSC_4831_4833.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[32] Dsc_4847.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[33] Dsc_4849.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[34] Dsc_4850.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[35] Dsc_4867.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[36] Dsc_4869.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[37] Dsc_4870.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[38] Dsc_4871.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[39] Dsc_4873.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[40] Dsc_4874.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[41] Dsc_4875.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[42] DSC_4882_4885.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[43] Dsc_4886.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014


[44] Dsc_4888.jpg

Opis: Śluza i jaz (tama/zapora) we Włocławku. 05.2014

plikow: 44

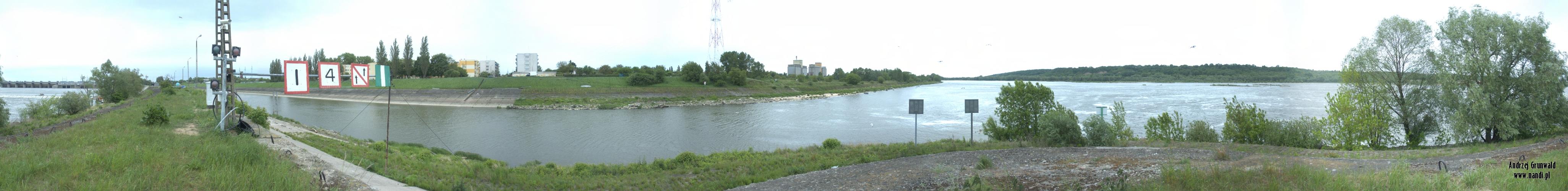

Panorama.
