Jaz na Wiśle we Włocławku - modernizacja

Kilkanaście fotek z miejsc do których osoby postronne nie mają dostępu.

Elektrownia / Jaz we Włocławku

Budowa stopnia wodnego Włocławek.

Stopień Włocławek wybudowany został jako pierwszy i dotychczas jedyny z projektowanego systemu ośmiu stopni wodnych, zwanych Kaskadą Dolnej Wisły. Zrealizowano go w latach 1962-1970. Czołowe budowle piętrzące stopnia stanowią (od lewej strony rzeki): śluza żeglugowa, elektrownia wodna, przepławka dla ryb, jaz, oraz zapora czołowa. Zlokalizowano je w jednym przekroju, na 674,85 kilometrze biegu rzeki. W wyniku piętrzenia powstał zbiornik wodny o długości około 57 km. Obiekty czołowe stopnia posadowiono na bardzo zróżnicowanym podłożu geologicznym składającym się z utworów czwartorzędowych, plioceńskich i mioceńskich, zalegających w pofałdowanych i stosunkowo cienkich warstwach. (...)

Zwrócić należy uwagę, że elektrownia, śluza i jaz budowane były poza korytem rzeki, na suchym lądzie. Dopiero po ich wybudowaniu, zapora czołowa przegrodziła rzekę. Śluza żeglugowa i awanporty zlokalizowane są na lewym brzegu rzeki. Śluza posiada zdolność przyjmowania jednostek o wyporności do 1600 ton i roczną przepustowość około 6 mln ton. Komora śluzy oraz głowa górna i dolna posiadają konstrukcję żelbetową dokową. Całkowita długość obiektu wynosi 165 m, przy wymiarach użytkowych 115,0xl2,0m. Zamknięcia główne śluzy, to zatapiany segment w głowie górnej, oraz wrota wsporne w dolnej. W obu głowach znajdują się wnęki na zamknięcia awaryjno - remontowe w postaci belek stalowych zakładanych za pomocą dźwigów. System napełniania i opróżniania komory składa się z kanałów obiegowych w głowie górnej i dolnej oraz z kanałów bocznych biegnących wzdłuż ścian komory, zamykanych stalowymi zasuwami o napędzie hydraulicznym. Śluzowanie jest zautomatyzowane i sterowane z wieży przy głowie dolnej. Awanport górny i dolny śluzy mają odpowiednio 500 i 700 m długości, wyposażone są w dalby cumownicze i sygnalizację, a ich osłonę stanowią umocnione ziemne wały osłaniające.

http://www.energa-wytwarzanie.pl/wloclawek.html

Galeria [ zdjecia/architektura/tama_wloclawek2 ]


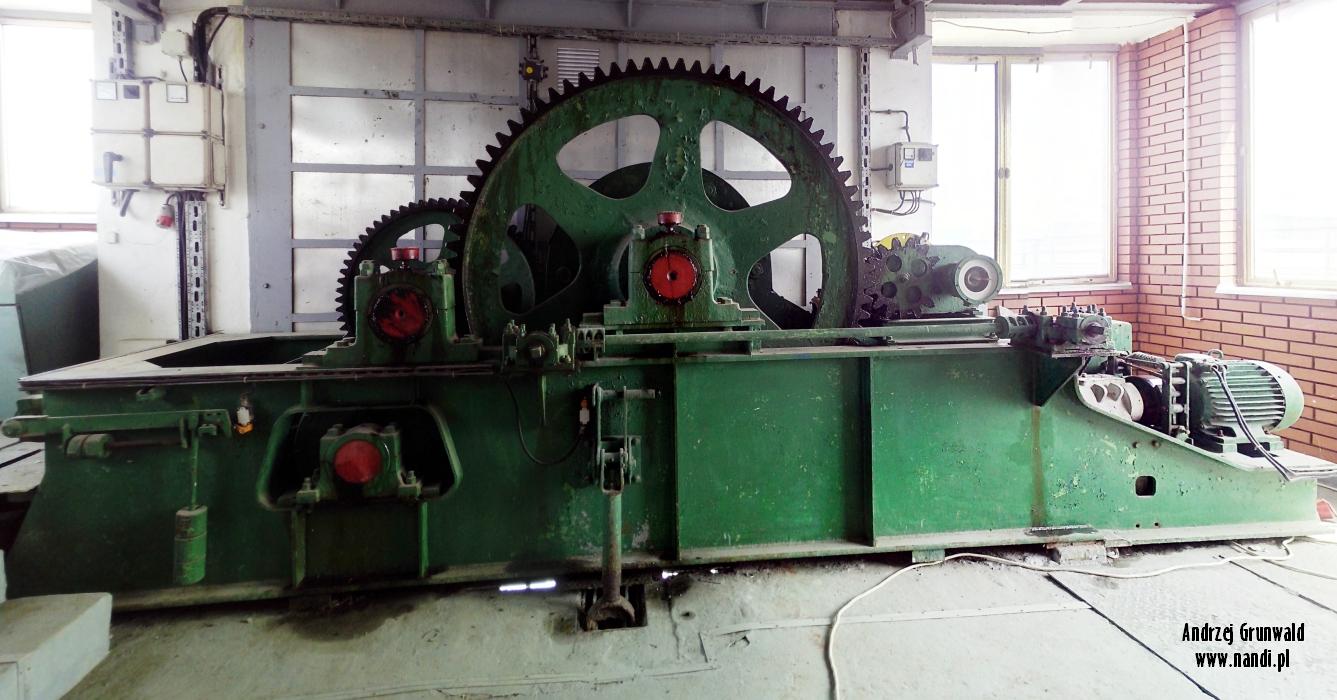

[1] Dsc_4514.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[2] Dsc_4516.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[3] Dsc_4517.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[4] Dsc_4518.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[5] DSC_4907_4910.jpg

Opis: Jaz na Wiśle we Włocławku. 05.2014


[6] IMG_111147.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[7] IMG_113229.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[8] IMG_113449.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[9] IMG_114149.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[10] IMG_121113.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[11] IMG_123151.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[12] IMG_123219.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[13] IMG_123241.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[14] IMG_123351.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[15] IMG_123417.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[16] IMG_123518.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[17] IMG_123952.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[18] IMG_132353.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[19] IMG_132412.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[20] IMG_132438.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[21] IMG_132512.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[22] IMG_132549.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[23] IMG_132613.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[24] IMG_132634.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[25] IMG_132652.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[26] IMG_132918.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[27] IMG_134720.jpg

Opis: Jaz na Wiśle we Włocławku. 11.2015


[28] IMG_134731.jpg

Opis: Jaz na Wiśle we Włocławku. 11.2015


[29] IMG_134759.jpg

Opis: Jaz na Wiśle we Włocławku. 11.2015


[30] IMG_135507.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[31] IMG_140848.jpg

Opis: Jaz na Wiśle we Włocławku. 11.2015


[32] IMG_142223.jpg

Opis: Jaz na Wiśle we Włocławku. 06.2014


[33] IMG_154251.jpg

Opis: Jaz na Wiśle we Włocławku. 11.2015

plikow: 33

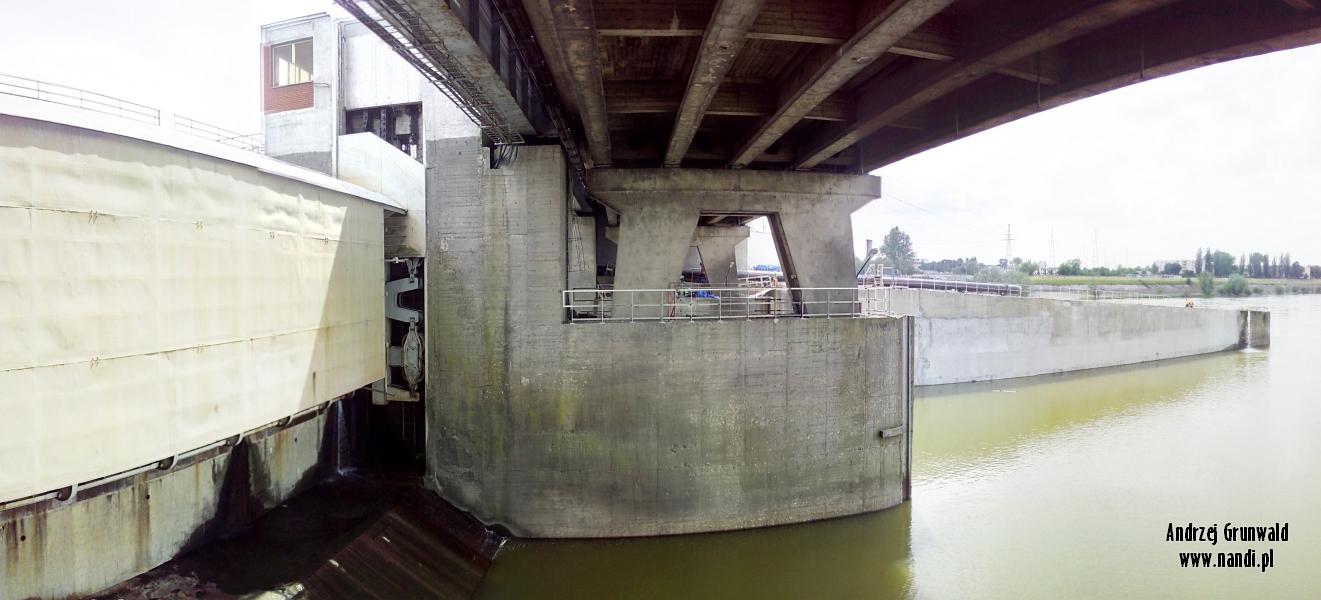

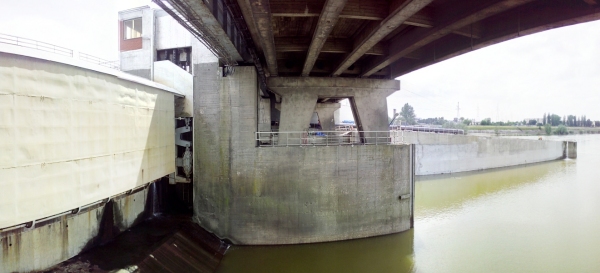

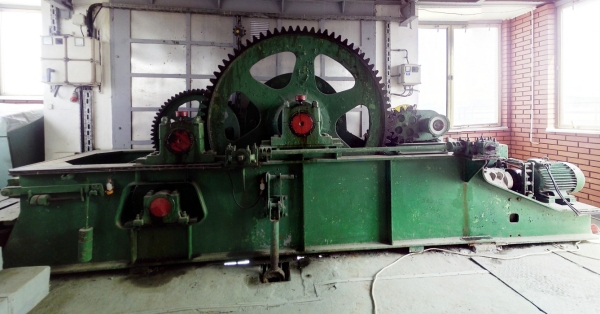

Panoramy.

04.06.2014
